Control de Temperatura

Series 8 Controllers

Los productos de análisis de oxígeno de SSi tienen muchos usos en la industria. Por ejemplo, el sistema e-TRIM ayuda a los tratadores de calor a mantener relaciones óptimas de combustible / gas, lo que permite ahorrar combustible y contener los costos. Nuestras ofertas de sensores de O2 permiten el monitoreo y la generación de informes en tiempo real del% de oxígeno atmosférico con una interfaz de usuario habilitada para la web. La sonda SuperOX es un sensor de oxígeno in situ que mide el% de las concentraciones de oxígeno directamente en el área de combustión de hornos de alta temperatura, calderas e incineradores.

La Serie 8 es la línea de proceso asequible de SSi y los controladores de alto límite. Estos productos se utilizan para muchas aplicaciones de procesamiento térmico e indicación. La Serie 8 tiene entradas universales con delays y salidas analógicas que permiten versatilidad y una gama amplia de aplicaciones de monitoreo o control. Con 3 opciones para tamaños (1/16, 1/8 y ¼ DIN), la unidad de montaje en panel ofrece entradas universales de alta precisión para control PID y protección de límite alto.

- Temporizadores integrados (modelos 808, 808SR, 816, 804)
- Alarmas configurables: alta, baja, desviación, banda, temporizador completo
- Auto-Tuning, Smart Tuning
- Modbus 485 Comms
- 3 salidas de relé configurables
- Salida de 4-20 mA (modelos 804, 808)
- Transmisor / fuente de 24 V (Modelos 804, 808)
- 3 tamaños: 1/4 DIN, 1/8 DIN, 1/16 DIN
- Aprobado por FM, listado por UL y marcado CE
- Diseñado para combinar la temperatura y el funcionamiento del temporizador para un horno de temple / estirado
- Entradas lógicas fáciles de usar para el funcionamiento del temporizador con botón pulsador
- Descarga automáticamente el punto de ajuste y el tiempo desde el software SCADA
- Precisión de calibración: <± 0.25% de lectura ± 1LSD
- Tipos de termopares: K, J, N, R, S, B, L, T, C Custom, RTD y lineal V y mA
- Software de configuración de la serie 8

Especificaciones

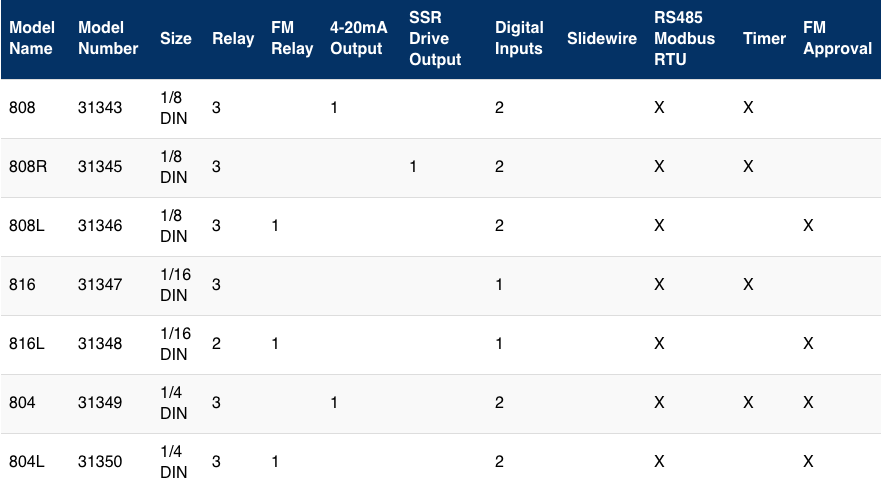

Captura%20de%20Pantalla%202020 02-18%20a%20la%28s%29%209.44.38

Output 1

Relay Output (Form A, N.O.)

Salida aislada: 300 Vac CAT II
Clasificación de contacto: 2A, 230 Vac ± 15% resistiva

Logic (SSR Drive) Output (808R only)

No aislado
Salida en pizarra: 12Vdc @ 40mA max
Salida de pizarra: <300mV, <100µA
La velocidad de conmutación de salida debe establecerse para evitar daños al dispositivo de salida

Output 2

Relay Output (Form A, N.O.)

Salida aislada: 300 Vac CAT II
Clasificación de contacto: 2A, 230Vac ± 15% resistiva

Output 3

Relay Output (Form A, N.O.) Models 808R, 808L, and 804L only

Salida aislada: 300 Vac CAT II
Clasificación de contacto: 2A, 230Vac ± 15% resistiva

DC Output Models 808 and 804 Only

Salida aislada: 300 Vac CAT II
Software configurable: 0-20 mA o 4-20 mA
Resistencia de carga máxima: 500Ω
Precisión de calibración: ± (<0.25% de lectura + <50µA)

Output 4

Changeover Relay (Form C)

Salida aislada 300 Vac CAT II
Clasificación de contacto: 2A, 230Vac ± 15% resistiva.
NOTA: En versiones FM, esta salida está aprobada por FM y activada por la alarma 2

Series 8 Operations Manual
Series 8 Datasheet
Instrument Setup Sheets

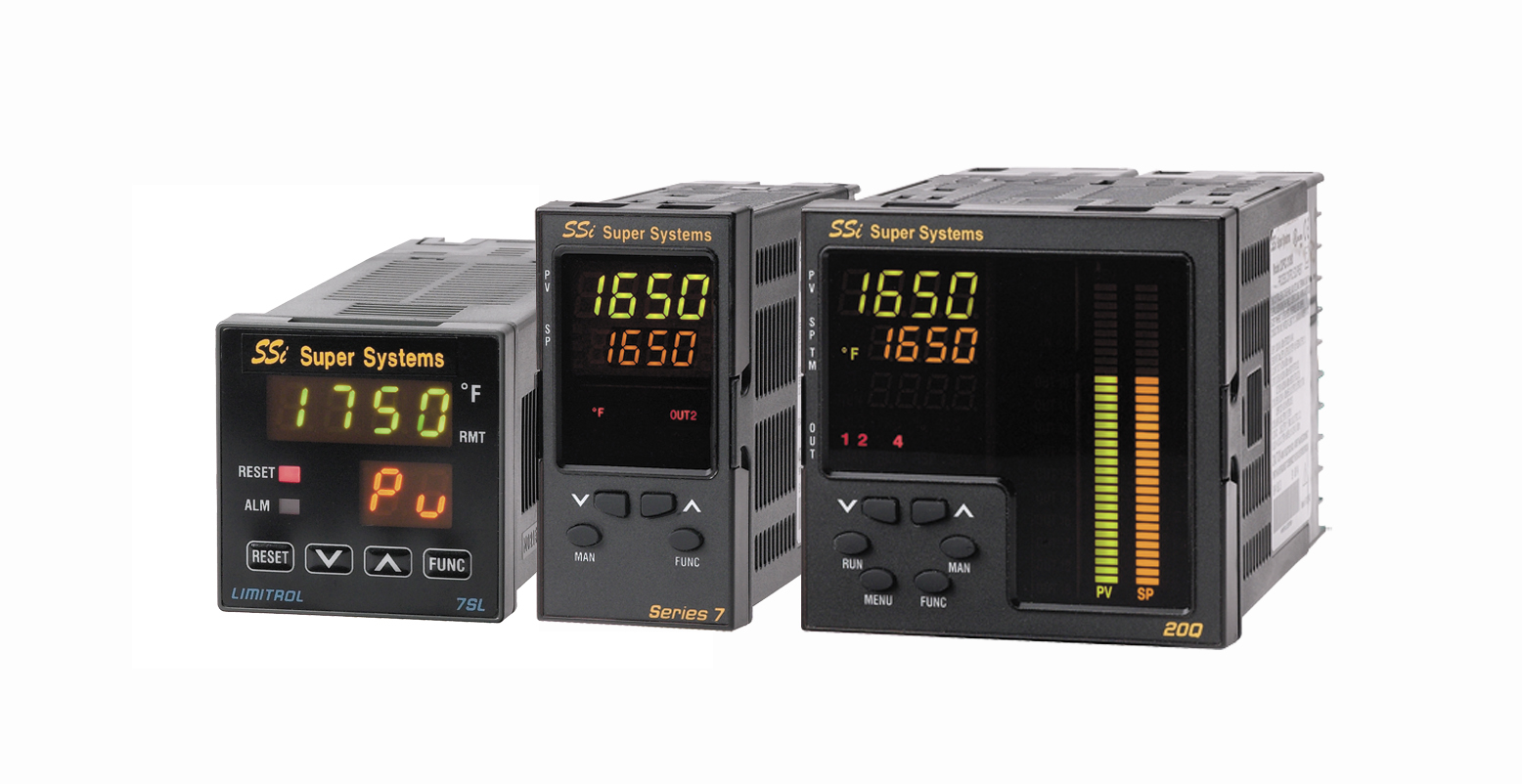

Single-Loop Controllers

7EK - 1/8 DIN Temperature Controller

1/8 DIN, entradas universales
4 salidas de relé (P / N 31080)
1 corriente (4-20 mA) y 3 salidas de relé (P / N 31081)
1 cable deslizante y 2 salidas de relé (P / N 31082)
Función de sintonización inteligente
Comunicaciones Modbus
Aprobado por UL y cUL, marcado CE

7SL - 1/16 DIN Overtemp High Limit

1/16 DIN, entradas universales
Salida de relé FM + salida de relé de alarma adicional
Comunicaciones Modbus opcionales
FM, UL y cUL aprobados, marcado CE

20Q Temperature Controller

1/4 DIN, entradas universales (P / N 31091)
Amplia gama de salidas (Relé, SSR, Triac, Servo)
11 entradas lógicas, 14 salidas digitales, reloj / calendario
Función de sintonización inteligente
Comunicaciones Modbus
Pantalla LED de 3 filas, 4 dígitos, 2 gráficos de barras LED
IP65, NEMA 4X
4 salidas digitales, 2 salidas de mA aisladas
Entrada de punto de ajuste remoto
Aprobado por UL y cUL, marcado CE.

Product Cut Out Dimensions

1/4 DIN, entradas universales (P / N 31091)
Amplia gama de salidas (Relé, SSR, Triac, Servo)
11 entradas lógicas, 14 salidas digitales, reloj / calendario
Función de sintonización inteligente
Comunicaciones Modbus
Pantalla LED de 3 filas, 4 dígitos, 2 gráficos de barras LED
IP65, NEMA 4X
4 salidas digitales, 2 salidas de mA aisladas
Entrada de punto de ajuste remoto
Aprobado por UL y cUL, marcado CE.

Specifications

Control Modes: PID o On / Off, válvula motorizada
Power: 100 – 240 VAC, 50/60Hz
Ambiente de funcionamiento: 32 ° F a 130 ° F (0 ° C a 55 ° C) 20 - 85% HR sin condensación
Inputs: Termopar universal

Outputs

Relay: 2A, 264VAC resistive

Logic: 18VDC, 20mA

Triac: 1A, 264VAC resistive

DC: 0-20mA aislado a 12VDC

Cut Out Dimensions

20Q: 3.63W X 3.63H X 4.06 D In
92W X 92H X 103D mm

7EK: 1.78W X 3.63H X 4.06 D In
45W X 92H X 103D mm

7SL: 1.78W X 1.78H X 4.06D In
45W X 45H X 103D mm

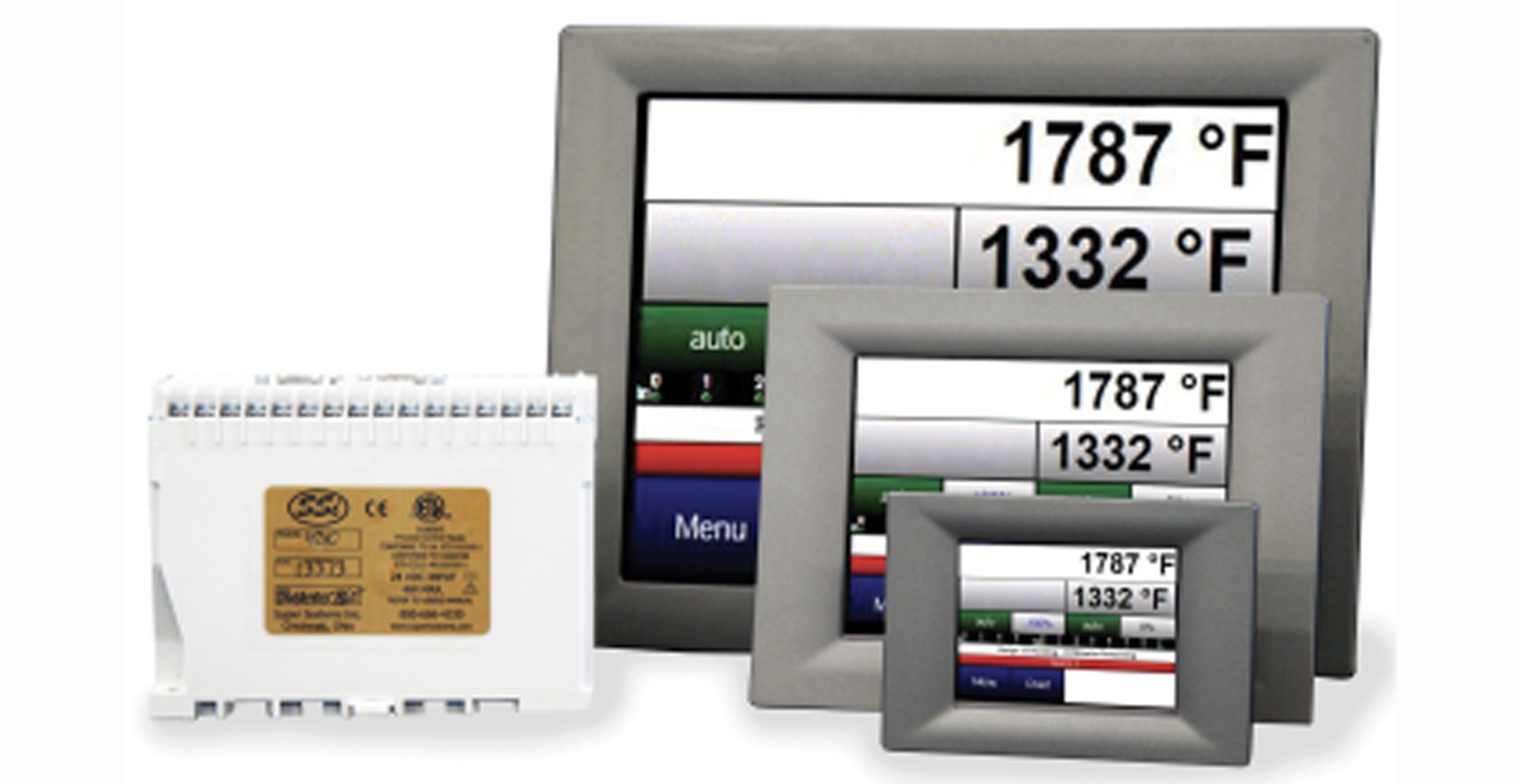

9130 Controller with Data Logging

El 9130 es un controlador de temperatura programable universal que se utiliza para el control de bucle único, que aborda la necesidad de registro de datos y aplicaciones de proceso térmico de receta / temporizador.

Features

Interfaz de pantalla táctil
Registro de datos digitales para tarjeta flash: grabación sin papel incorporada
300 recetas de 24 pasos
Montaje en riel DIN
8 contactos de relay
24VDC (fuente de alimentación incluida)
Salidas analógicas - retransmisión PV
PID múltiples
Lógica de supresión de sobreimpulso
Sintonización automática
Tres (3) RS485, Dos (2) RS232, Ethernet
Salida de control de corriente de 4-20 mA
Tres (3) entradas aisladas

Timer Options

Las opciones de temporizador permiten la configuración para una gestión flexible del control de procesos

Modos de inicio configurables
- Desviación
- banda
- Operador

Modos de control configurables
- Apague la salida al finalizar
- Auto a modo manual
- Espera la desviación
- Espera banda

Confirmación configurada por el usuario

Control de entrada digital
- Temporizador ejecutar / mantener
- Temporizador reinicio / reconocimiento

Software Included:

TS Manager: gestión de datos para la tarjeta de pantalla táctil. Visor de datos remoto, respaldo de datos históricos, integración SuperDATA.
Configurador: configuración remota y configuración del controlador.

Recipe Management, Opcodes Include:

Rampa a velocidad
Garantía de remojo en el control y termopar de carga activa
Tiempo de retardo
Consulta de temperatura del termopar
Punto de ajuste remoto para instrumentos esclavos
Ramificarse y saltar a otros programas
Salida de control de límite
Cambiar la configuración de PID

Series 9130 Datasheet
Series 9130 Operations and Calibration Manual
Configurator Product Technical Brief
Furnace Utilization Reporting System (FURS) Product Technical Brief
9000 Series Maintenance Product Technical Brief
Compact HMI Product Technical Brief
Process Automation - Industrial Heating, January 2008
