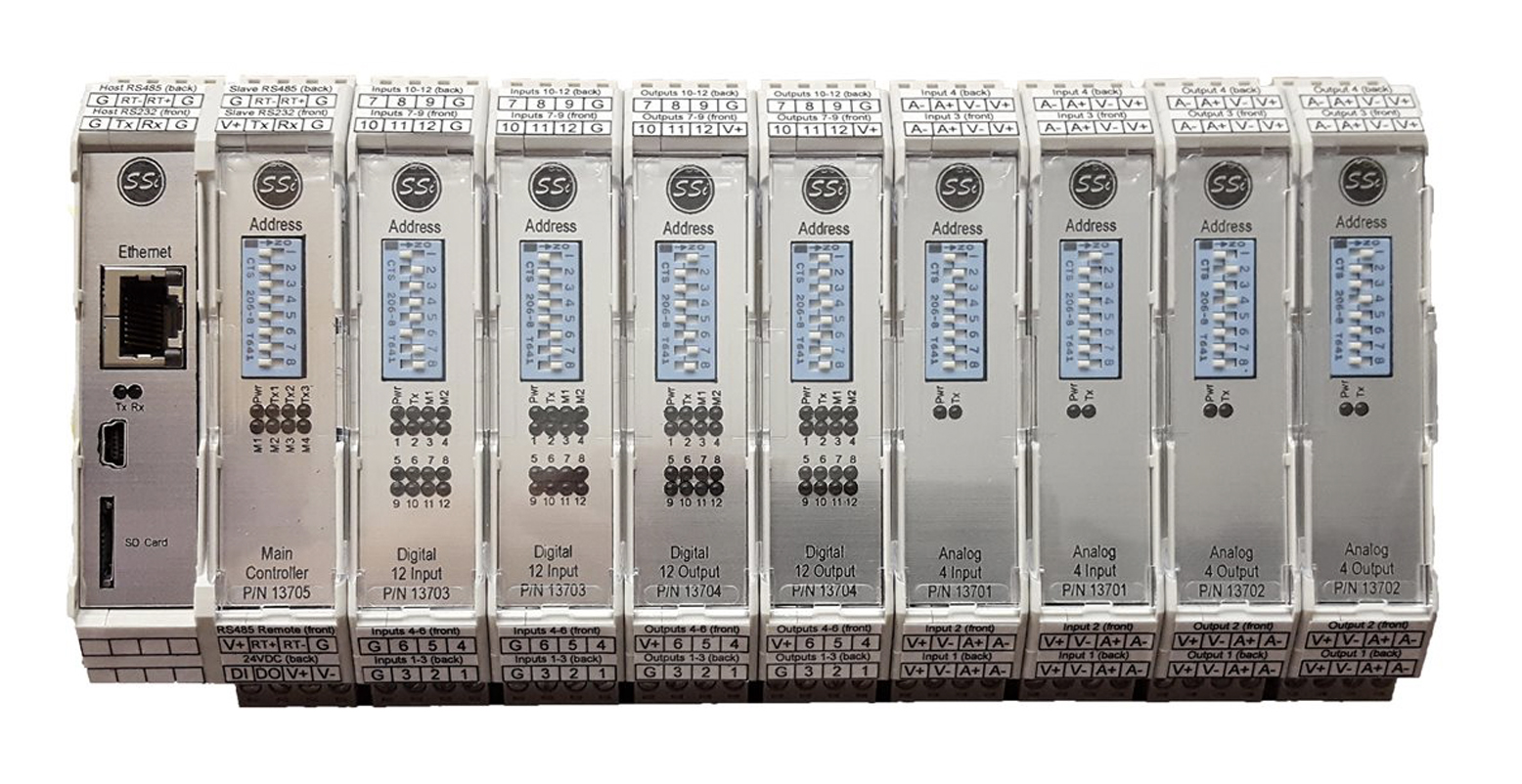

Matrix Series
El controlador de la serie Matrix proporciona una plataforma flexible para satisfacer una gran variedad de aplicaciones de control. La E / S expandible para tarjetas analógicas y digitales permite ajustar el tamaño de una aplicación. El instrumento tiene todas las características integradas para aplicaciones sofisticadas de procesamiento térmico, incluye una HMI personalizable que permite crear la interfaz correcta para la aplicación e incluye registro de datos incorporado.
- Múltiples tamaños de pantalla
- E / S expandible
- Comunicación robusta compatible
- Programadores de múltiples recetas
Montaje
Carril DIN
Pantalla
Pantalla táctil a color configurable remotamente
Supply Power
24 Volts DC
Tipos de Entrada
TC, mV, mA
Accuracy
< 1%
Tipos de Control
Proporcional (PID) activado / desactivado o salida analógica
Algoritmo de Control
Temperatura, carbono, punto de rocío, presión, flujo de gas, definido por el usuario
Configuración
Configurador de pantalla táctil o PC
Comunicaciones
Ethernet (Modbus TCP), Modbus RTU (RS485), Allen Bradley DF1, Televac MM200
Conexiones Estandar
2 puertos RS-485,
2 puertos RS-232,
1 puerto Ethernet compatible con MODBUS / TCP,
1 puerto de dispositivo USB,
1 ranura para tarjeta Micro SD
Límites Opcionales del Módulo
6 Módulos de entrada analógica,
4 Módulos de salida analógica,
8 Módulos de entrada o salida digital
Módulo de 4 entradas analógicas
0-20 mA,
0 - 2.5VDC,
Termopares
Módulo de 4 salidas analógicas
4-20 mA
12 Módulos de salida digital
Hasta 48VDC,
500mA por canal max
2 bancos con 6 entradas cada uno, 2.5 A máx. Por banco
12 Módulos de salida digital
Hasta 48VDC,
Pull-up digital de 3.3V provisto,
Activa baja
Características
Max Expandable I/O
Max. entradas analógicas en el plano posterior
24
Entrada analógica auxiliar máxima
40
Salidas analógicas máximas en el plano posterior
16
Máx. Salidas digitales en el plano posterior
64
Entradas digitales máximas en backplan
32
Max PID Loop
16
Variables máximas calculadas
8
Medidores de flujo máximo
8
Max. Programadores
8
Medidores de vacío máximos.
8
Máximo de probetas
8
