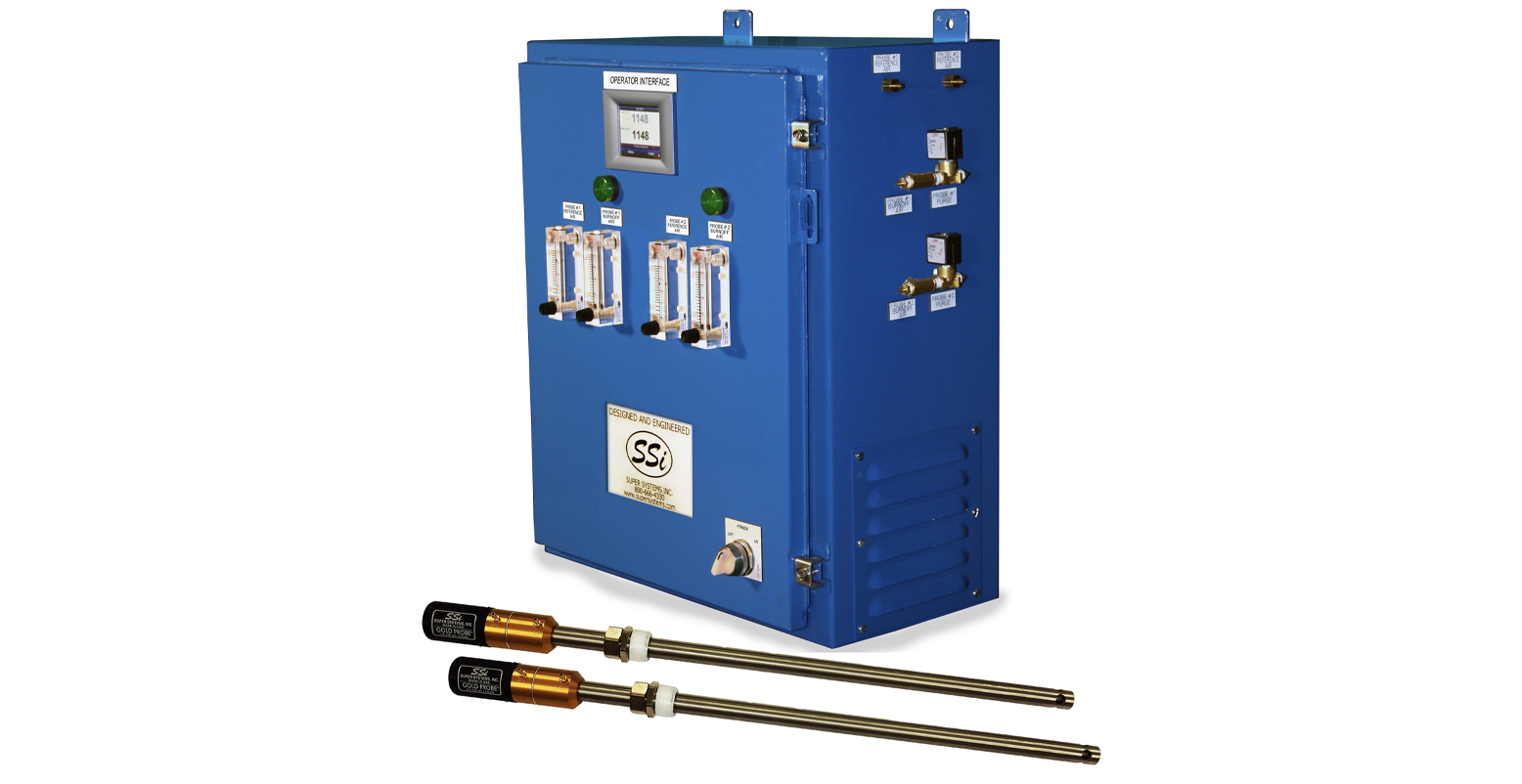

El RPS lee la señal de dos sondas de oxígeno ubicadas en el mismo horno, cambiando automáticamente la salida del 9120 utilizando la sonda de oxígeno con la mayor salida de milivoltios. Además, proporciona una selección manual de la sonda.
Caracteristicas
Registro de datos utilizando la tarjeta de memoeria de la interfaz del operador.
Pantalla de línea de tendencia de la interfaz del operador.
Indicación que muestra cuál probeta se está utilizando para el cálculo del %C.
Permite que el cliente seleccione la sonda "A" o "B", o la seleccióna de forma automática
Incluye
Modelo 9120
Fuente de alimentación a 24 VDC
Two 24 VDC relays are mounted and wired on a piece of DIN rail for easy mounting by the customer
Pantalla touch screen de 3.5” para ingreso de datos
Cable que conecta la interfaz del operador con el modelo 9120 RPS
El Modelo 9120-RPS lee la señal de dos sondas de oxígeno ubicadas en el mismo horno, cambiando automáticamente la salida del Modelo 9120 RPS a la sonda con la salida de milivoltios más alta. Envía la salida de esa sonda al controlador de carbono existente para controlar el gas enriquecedor que se agrega al horno.
La "banda de desviación" de milivoltios de la sonda y el tiempo de "retardo de alarma" se configuran mediante la interfaz del operador. Cuando se conecta, según el plano eléctrico, el Modelo 9120-RPS selecciona la sonda con la salida de milivoltios más alta y envía esa señal al controlador. A medida que pasa el tiempo y la salida de milivoltios de la otra sonda aumenta (dependiendo de la banda de desviación), el RPS Modelo 9120 cambiará la salida de una sonda a la otra y enviará la "nueva" señal de milivoltios más alta al controlador de carbono.
Los "asteriscos (*)" en la pantalla de la interfaz del operador indican qué milivoltios de la sonda está utilizando el controlador de atmósfera del horno. Cuando el Modelo 9120-RPS cambia la salida de una sonda a la otra, indica una condición de alarma de "banda de desviación", parpadeando una "A" en la interfaz del operador. La "A" continúa parpadeando hasta que la salida de la sonda vuelve a estar dentro de la "banda de desviación".
El operador puede seleccionar manualmente la sonda que desea utilizar en el cálculo del carbono. Si se utiliza esta función, el 9120 RPS usará la sonda seleccionada por el operador y NO cambiará de una sonda a otra automáticamente.
