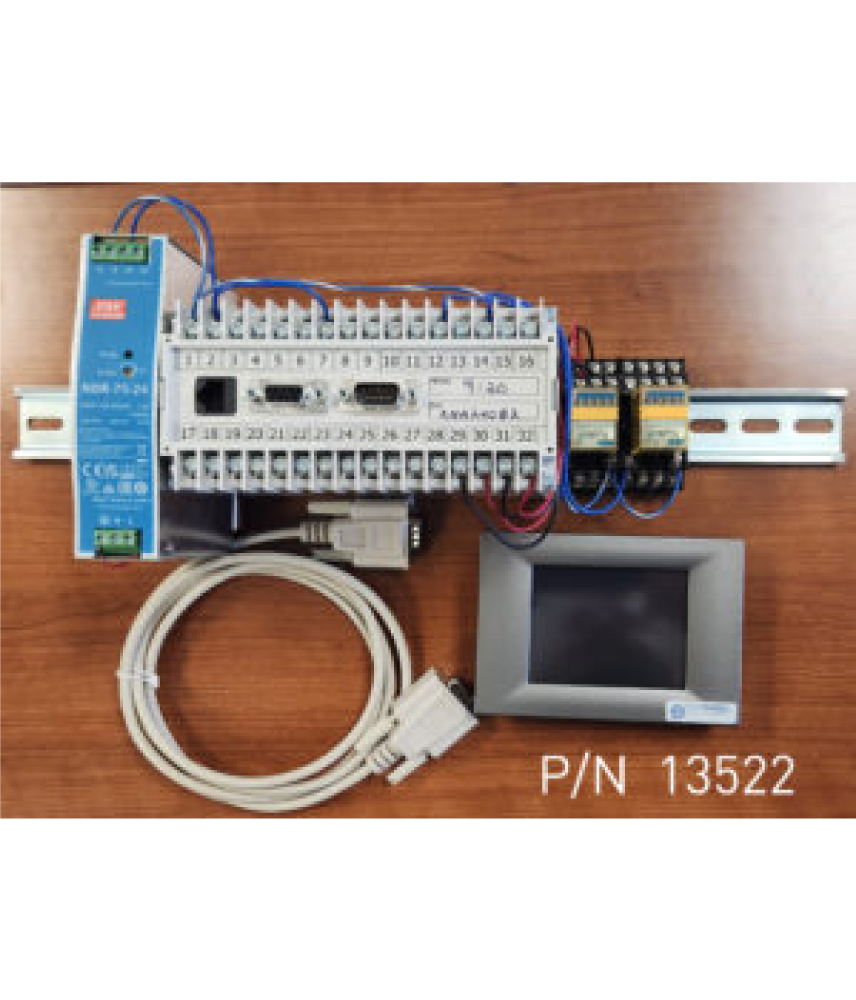

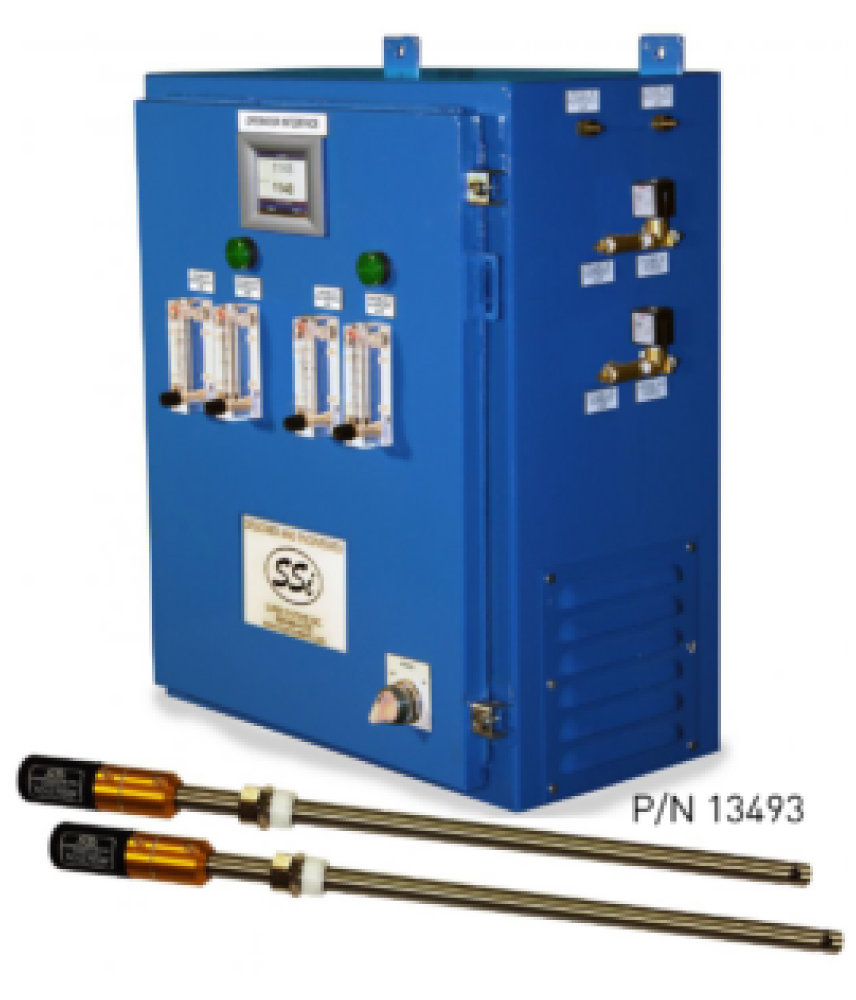

El modelo 9120-RPS lee la señal de dos sondas de oxígeno ubicadas en el mismo horno y conmuta automáticamente la salida del modelo 9120 RPS a la sonda con la mayor salida de milivoltios. Envía la salida de dicha sonda al controlador de carbón existente para controlar el gas de enriquecimiento que se añade al horno.
La banda de desviación de milivoltios de la sonda y el tiempo de retardo de la alarma se configuran mediante la interfaz del operador. Al conectarla según el esquema eléctrico, el modelo 9120-RPS selecciona la sonda con la mayor salida de milivoltios y envía esa señal al controlador. A medida que transcurre el tiempo y la salida de milivoltios de la otra sonda aumenta (dependiendo de la banda de desviación), el modelo 9120-RPS conmuta la salida de una sonda a la otra y envía la nueva señal de milivoltios más alta al controlador de carbono.
Los asteriscos (*) en la pantalla de la interfaz del operador indican los milivoltios de la sonda que utiliza el controlador de atmósfera del horno. Cuando el modelo 9120-RPS conmuta la salida de una sonda a la otra, indica una condición de alarma de “banda de desviación” y muestra una “A” intermitente en la interfaz del operador. La “A” continúa parpadeando hasta que la salida de la sonda vuelva a estar dentro de la “banda de desviación”.
El operador puede seleccionar manualmente la sonda que desea utilizar en el cálculo de carbono. Si se utiliza esta función, el 9120 RPS utilizará la sonda seleccionada por el operador y NO cambiará automáticamente de una sonda a otra.
